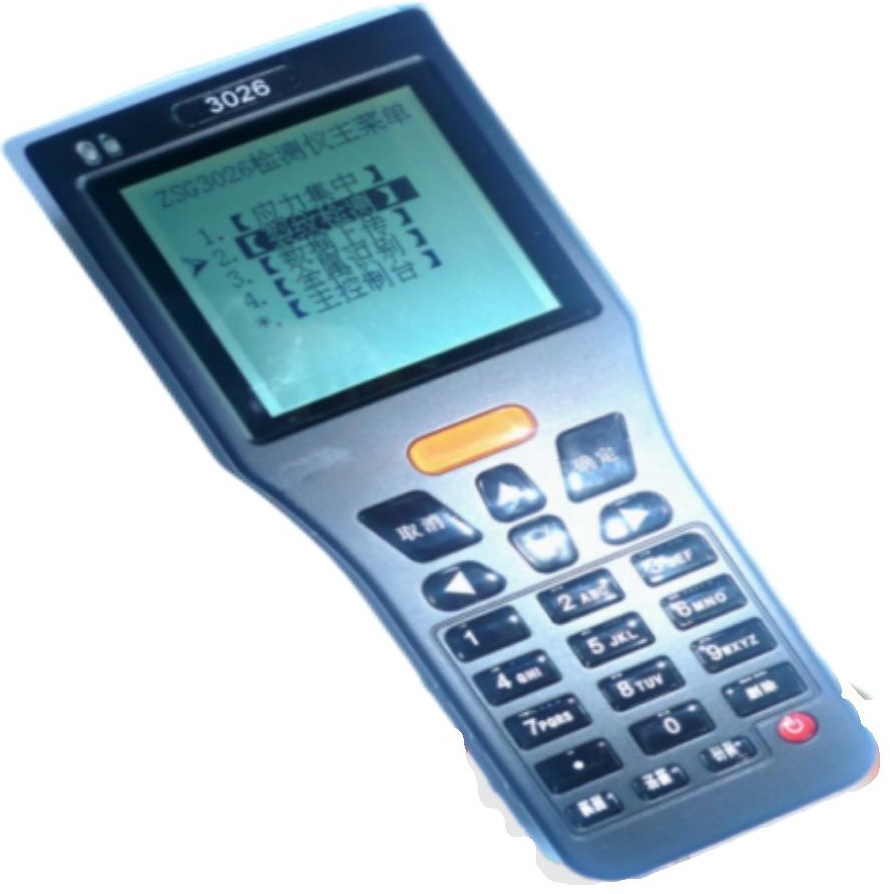

ZSG3026 金属应力集中及裂纹检测复合仪

更新：2015/4/10 15:16:46 点击：

品牌：智盛高
型号：金属应力集中及裂纹检测复合仪

产品介绍

金属应力集中及裂纹检测复合仪

产品概述

【3026金属应力集中及裂纹检测复合仪 (2合1)】是采用：磁记忆技术和脉冲涡流检测技术集成而成。根据检测的需求，仪器自动通过电子切换技术来改变和控制探头的扫描顺序、频率、强度、以及滤波参数等方式。具有用户使用时可根据检测目的与要求变换探头、扫描方式等功能。仪器体积轻巧（掌上型）：不仅能够提前预警检测出金属的应力集中状况而且还能快速、精确检测出金属部件的任意方向缺陷。可检出多层金属结构下的微小裂纹缺陷，无需介质耦合。

主要用途

能够检测出‘金属部件’疲劳指数和损伤程度的早期诊断，应力集中检测和金属裂纹检测可随意切换。
具有‘多层结构内部缺陷检测’的功效，能够检测检出多层金属结构的下的微小缺陷。适应不同形式的检测需要。
可用于带防腐层焊缝及母材裂纹的检测、裂纹深度测量；
可以快捷检测在役设备由于材料不连续性(缺陷)而导致应力集中，表面、亚表面缺陷。
可用于锅炉压力容器、管道、叶片、起落架、轴承、铁路轨道、齿轮、机车轮对、焊接部位等等及其它电导性金属构件的检测。
提供数据分析、数据传输软件光盘，可在计算机上对数据作深入的后期处理，并能给出Dr(SCZ)疲劳指数以及裂纹量化等。

主要参数

3026金属应力集中及裂纹检测复合仪一机两用，可分接应力集中传感器和脉冲涡流裂纹识别传感器，通过简单电子切换实现应力集中检测或脉冲涡流裂纹检测。

1）金属应力集中检测 / 磁记忆检测

Hp 值：0~±500~±2000 A/m
测距范围: 1mm～300mm
扫差方式：垂直立体扫查
数据采集：扫查立体采集方式，即扫即判功能
扫描速度: 0.2～0.8米/秒
检测提离度：0～8mm（/最大扩展 200mm）
微处理器: 嵌入式32位存贮器: 128M（可扩展至2G） /内存容量: 16M
存储容量：可存≥200 幅检测曲线
处理方式：自动识别报警+图谱分析等多种模式
通讯方式：USB通讯,可与同型仪器或微机进行 USB 通讯和图形传输功能
检测图形可存储、回放、分析等功能
检测数据兼容“金属应力集中检测数据分析处理系统 ”

2）金属裂纹检测 / 脉冲涡流检测

三个独立检测频率（可扩展至八个频率）/ 具有常规多频涡流仪的所有功效
裂纹宽度 0.17mm～15mm，裂纹深度 10mm～0.3mm
提离高度：0～5mm
分辨率：当提离 2mm 时能 100%识别裂纹【45 号钢 0.17mm 宽×1mm 深】
传感器无提离效应，无需与工件表面严格耦合增益：0 ～150 DB自适应，

3）数据处理系统(全中文操作菜单）

USB 数据传输/接收功能；
波形图形微调节变换功能
数据分析功能、报表生成及图形任意角度打印功能。
灵活设置并以多种模式(2D/3D 等)显示功能
中位线、波-峰等标定和灵活设置功能
查看任一点或鼠标位置点数据信息和 HTML 帮助功能
图形转换输出和打印功能；

4）其它指标

仪器重量：0.4 公斤（含电池）。
仪器尺寸：168mm×67mm×28mm 。
工作方式：手持式（温度范围: -25°C～ +60°C）
机内电源: 13.7V 2AH （锂电池）/ 外接充电电源：AC 220V

备注：1. 应力测试铁磁材料，裂纹识别可测铁、铝等材料

2. 垂直扫查，探头小巧，可以对边角、结构结合部位、小的操作空间部位进行检测

3. 支持提离检测，不用去漆层，直接测量

4. 二合一功能，可测量应力及应力集中，也可配接脉冲涡流探头探测埋藏裂纹。

5. 操作简单，探测速度快。

更多产品

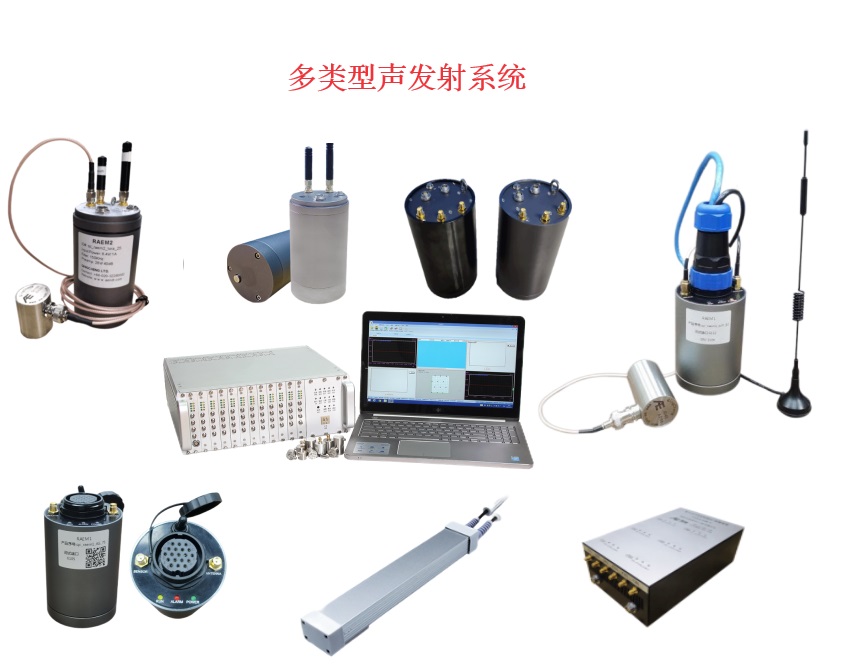

ISRAE1防爆声发射采集

ZSG3026 金属应力集中及裂纹检测复合仪

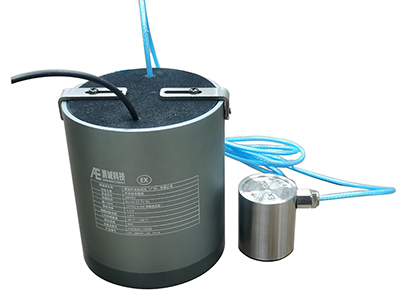

ISRAE1防爆声发射采集器

RAEM监测用声发射模块

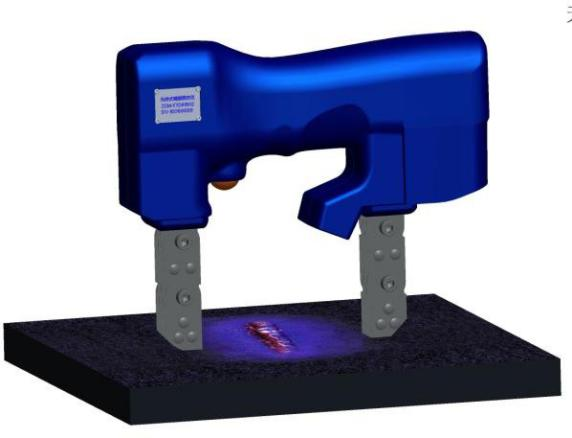

恒磁磁轭探伤仪

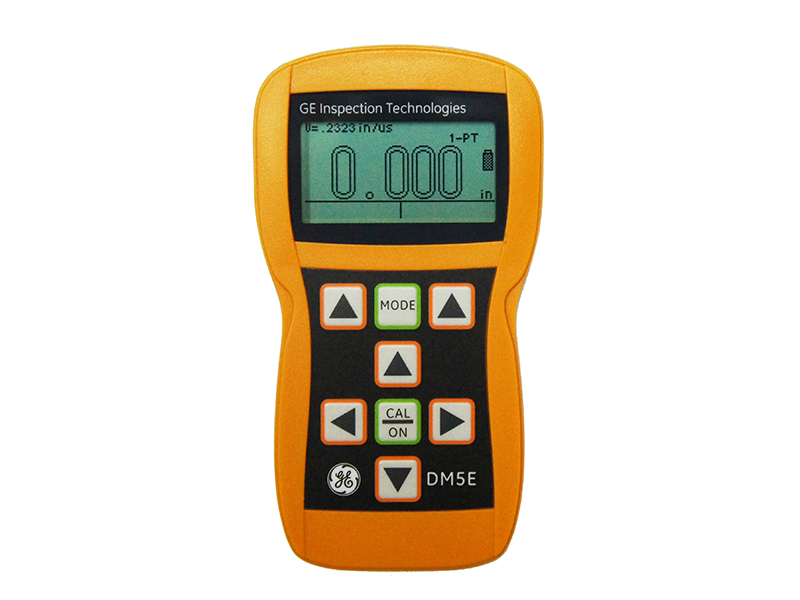

贝克休斯DM5E超声波测厚仪
